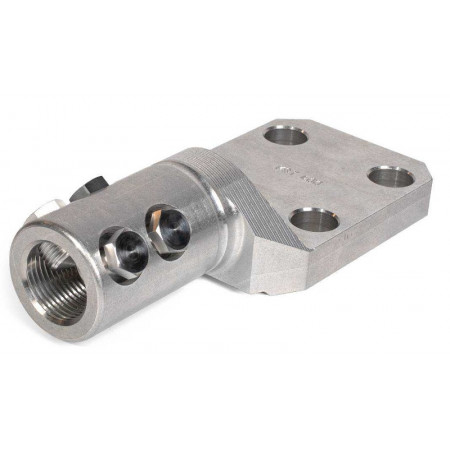

Наконечник болтовой для электротранспорта 6НБТ-800 78402 КВТ
- Производитель: КВТ
- Код товара: 78402
- Наличие: Доступно для заказа
8340р.
-
+
Характеристики
- Тип коннектора: наконечник болтовой
- Особенности конструкции: центральносимметричное отверстие под жилу
- Рабочее напряжение, до (кВ): 1
- Материал жилы: медь, алюминий
- Сечение жилы, мм²: 800
- Класс гибкости жилы: 1, 2, 3, 4
- Материал контактной части: алюминиевый сплав
- Размер крепёжного болта: М16
- Технология монтажа: срывные болты
Размеры
| L (мм) | L1 (мм) | L2 (мм) | L3 (мм) | B (мм) | S (мм) | D (мм) | d (мм) | d1 (мм) | N (мм) | A (мм) | A1 (мм) |
| 201 | 102 | 80 | 90 | 80 | 22 | 17 | 59 | 37.5 | 17 | 50 | 20 |
- Предназначены для оконцевания одножильных кабелей с бумажной маслопропитанной и пластмассовой изоляцией на постоянное и переменное напряжение для стационарной прокладки в тяговых сетях электротранспорта
- Центрально-симметричное отверстие под кабельную жилу в корпусе хвостовика способствует равномерному распределению напряженности электрического поля
- Специальная конструкция лопатки с четырьмя крепежными отверстиями обеспечивает высокое прижимное усилие и минимальное контактное сопротивление при монтаже на распределительном устройстве
- Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
- Рабочее напряжение: до 1 кВ включительно
- Материал корпуса и болтов: специальный алюминиевый сплав
- Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой
- Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
- Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
- Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
- На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
- Инструмент для монтажа: набор НМБ-6
- Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
Эксплуатационные характеристики (лет)
- Гарантийный срок хранения: 5
- Гарантийный срок эксплуатации: 5
- Срок службы: 25
