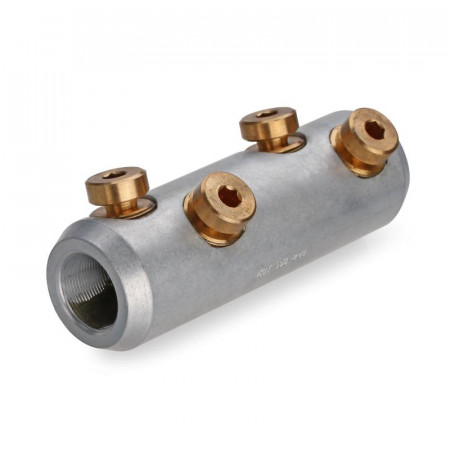

Соединитель болтовой 4СБЕ-35–70/120 (мин партия 10 шт.) 65825 КВТ

Производитель: КВТ
Код товара: 65825
Наличие: Доступно для заказа

957р.

Количество

- +

Описание
Отзывов (0)

Характеристики

Кол-во болтов: 4

Диапазон сечений (мм2 ): 70-120

Напряжение: 35 кВ

Расположение болтов: угловое

Отверстие под кабельную жилу: центрально-симметричное

Материал корпуса: специальный алюминиевый сплав

Материал болтов: медный сплав

Размеры

L (мм)	L2 (мм)	d (мм)	d1 (мм)	N (мм)
100	45	27	15	5

Предназначены для соединения кабелей напряжением до 35 кВ

Центрально-симметричное отверстие под кабельную жилу в корпусе хвостовика способствует равномерному распределению напряженности электрического поля

Торцевые фаски для сглаживания напряженности электрического поля

Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большее пятно контакта жилы с корпусом соединителя и тем самым способствует снижению потерь в контактном соединении

Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля

Материал корпуса: специальный алюминиевый сплав

Материал болтов: медный сплав

Крепление на жиле осуществляется методом завинчивания болтов с внутренним шестигранником со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения

Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя

Внутренний шестигранник в головке болта позволяет производить монтаж наконечников в условиях ограниченного пространства

Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения

На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя

Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб

Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт
